Borema i-BOR 22 – nödvändigt personskydd vid gropmatningen

Vad är i-BOR 22 från Borema?

i-BOR 22 från Borema är ett beröringsfritt, RFID-baserat personskyddssystem som stoppar en press, kvarn eller transportband automatiskt i samma stund som en person kommer in i farozonen – utan att personen behöver göra något. För horisontella balpressar med gropmatning utan räcke är ett sådant skydd ett krav enligt EN 16252:2012. i-BOR skiljer sig från konkurrenterna med Performance Level d, två oberoende taggar per person och kontinuerlig igenkänning av behörig personal – utan skanning.

Varför personskydd krävs vid gropmatningen

Många horisontella balpressar matas från ett nedsänkt transportband – ett “gropband” – där en hjullastare eller truck skjuter material rakt över en kant och ner på bandet. När matningslösningen saknar fysiskt räcke eller annan avskärmning uppstår en farozon: en person kan komma in i området där material dras mot pressen.

EN 16252:2012 – säkerhetskraven för horisontella balpressar – ställer därför krav på att personal skyddas mot att dras in mot matningsöppningen. När en befintlig press byggs om, eller en ny anläggning sätts upp, är det arbetsgivaren som ansvarar för att maskineriet uppfyller gällande krav.

Skyddar även den som inte kan hjälpa sig själv

Traditionella skydd – rivlinor, nödstoppsknappar och staket – förutsätter att en person vid medvetande faktiskt hinner agera. Om någon svimmar, kollapsar eller skadas fungerar de inte.

i-BOR 22 från Borema är ett Advanced Personal Security System (APSS) som vänder på detta: systemet känner igen personer automatiskt och beröringsfritt via aktiv RFID och stoppar pressen, kvarnen eller transportbandet via nödstoppskretsen i samma stund som en person med transponder kommer in i farozonen – utan att personen behöver göra något.

Lösningen är uppbyggd av moduler som samspelar:

• P-TAG – personlig transponder. Aktiv RFID-enhet med individuell kod. Varje användare bär två kopplade transpondrar (se nedan).
• ATM – aktiveringsmodul. Grindram som monteras vid ingången till farozonen och skapar skyddszonen. Ger visuell och akustisk varning, och utlöser stopp.
• ALM – logikmodul. Den centrala enheten som integreras i maskinens nödstoppskrets. En ALM kan övervaka upp till 5 matningssystem.
• REF-TAG – referenstransponder. Övervakar systemet dygnet runt. Om testsignalen uteblir går anläggningen automatiskt i nödstopp.
• AUM – behörighetsstyrning (tillval). Styr vem som kan starta anläggningen, med startvarning och kontrollerad nedstängning.

Dessutom finns tillvalen COM (OPC UA / Web Cloud) och ETM (självtestmodul för den årliga funktionskontrollen av transpondrarna).

Två oberoende säkerhetstaggar per person

Varje användare bär alltid ett kopplat par P-TAG-ar. Det ger tre konkreta fördelar:

• Redundans – användaren är fortfarande skyddad om en tagg tappas eller slutar fungera.
• Feldiagnostik – systemet kan skilja mellan att en person har lämnat farområdet och att en tagg har slutat fungera. Det är en skillnad som enkeltagglösningar inte kan upptäcka. Sannolikheten att båda slutar fungera samtidigt är försvinnande liten, så skyddet upprätthålls via den kvarvarande taggen medan den defekta flaggas för byte. Resultatet är både högre säkerhet och färre onödiga driftstopp.
• Förutsättning för PL d – två taggar är en del av grunden för säkerhetsnivån, inte ett fristående tillägg.

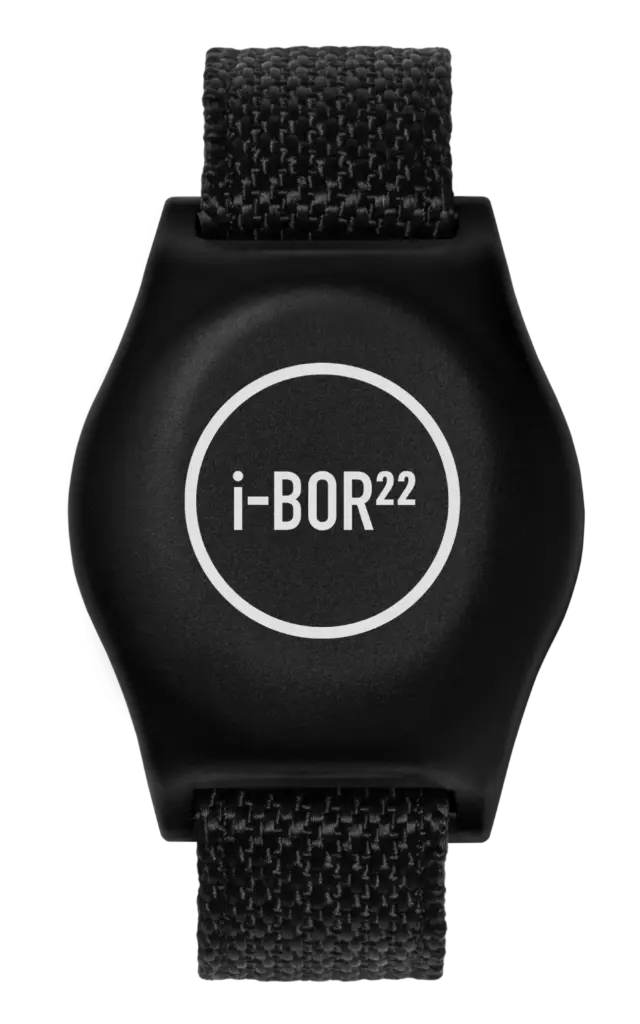

Transpondrarna är batteridrivna med övervakad batteristatus och larm vid låg nivå, och finns i tre formfaktorer: knapp på rem, kort på bältet, och klock- eller skoversion (bland annat för ELTEN skyddsskor).

Känner igen behörig personal – utan skanning

Här ger i-BOR en funktionalitet som konkurrenterna inte har. Konventionella lösningar använder gärna en tagg som hålls mot en läsare på pressen som startkrav – ett medvetet handlingssteg för att bekräfta att en behörig operatör är på plats.

i-BOR registrerar i stället kontinuerligt att en behörig operatör eller skiftledare är fysiskt på plats i arbetsområdet, utan att någon behöver skanna en tagg. På samma sätt kan anläggningen stoppas automatiskt efter ett förinställt tidsintervall när den behöriga användaren har lämnat detektionsområdet. Det ger korrekt behörighetsstyrning i daglig drift utan extra rutiner för operatörerna.

Högre säkerhet och mer funktionalitet än konkurrenterna

Där konventionella personskyddssystem typiskt når Performance Level C och täcker ett matningssystem, levererar i-BOR 22:

• Performance Level d enligt EN ISO 13849-1, typtestad och certifierad för hela Europa, EFTA och England – en högre dokumenterad säkerhetsnivå.
• Självövervakande säkerhets-PLC med kontinuerligt autotest.
• Upp till 5 matningssystem på en enda logikmodul, med justerbar farozon – färre enheter och enklare integration i större anläggningar.
• Skalbart över flera anläggningar – en P-TAG fungerar överallt i företaget, och det räcker med en självtestmodul för hela verksamheten.
• Digital övervakning via OPC UA och Web Cloud, med SMS-avisering vid nödstoppshändelser och export av händelseloggen.
• Robust för industrimiljö – IP54, drift från −20 till +50 °C, opåverkad av mobiltelefoner och radioutrustning, och flerspråkig display.
• Plug-and-play – kan eftermonteras på befintliga pressar och linjer.

För operatörerna innebär personliga, beröringsfria transpondrar att skyddet följer personen utan daglig hantering – och att sättet taggen bärs på kan anpassas till den enskilda arbetsplatsen.
