Borema i-BOR 22 – påkrevd personsikring ved gruvebånd

Hva er i-BOR 22 fra Borema?

i-BOR 22 fra Borema er et kontaktløst, RFID-basert personsikringssystem som stanser presse, kvern eller transportbånd automatisk i det en person kommer inn i faresonen – uten at vedkommende trenger å gjøre noe selv. For horisontale ballepresser med gruvebånd-innmating uten rekkverk er slik sikring påkrevd etter NS-EN 16252:2012. i-BOR skiller seg fra konkurrentene med Performance Level d, to uavhengige tagger per person og kontinuerlig gjenkjenning av godkjent personell – uten skanning.

Hvorfor personsikring er påkrevd ved gruvebånd

Mange horisontale ballepresser mates fra et nedfelt transportbånd – et «gruvebånd» – der en hjullaster eller truck dytter materiale rett over en kant og ned på båndet. Når mateløsningen ikke har fysisk rekkverk eller annen avskjerming, oppstår det en faresone: en person kan komme inn i området der materialet trekkes mot pressen.

NS-EN 16252:2012 – sikkerhetskravene for horisontale ballepresser – stiller derfor krav om at personell sikres mot å bli trukket inn mot mateåpningen. Når en eksisterende presse bygges om, eller et nytt anlegg settes opp, er det arbeidsgiver som har ansvaret for at maskineriet er i samsvar med gjeldende krav.

Beskytter også den som ikke kan hjelpe seg selv

Tradisjonelle sikringer – rivesnorer, nødstoppknapper og gjerder – forutsetter at en person ved bevissthet faktisk rekker å handle. Hvis noen besvimer, kollapser eller skades, virker de ikke.

i-BOR 22 fra Borema er et Advanced Personal Security System (APSS) som snur dette: systemet kjenner igjen personer automatisk og kontaktløst via aktiv RFID og stanser pressen, kvernen eller transportbåndet via nødstoppkretsen i det øyeblikket en person med transponder kommer inn i faresonen – uten at vedkommende trenger å gjøre noe selv.

Løsningen er bygd opp av moduler som spiller sammen:

• P-TAG – personlig transponder. Aktiv RFID-enhet med individuell kode. Hver bruker bærer to koblede transpondere (se under).
• ATM – aktiveringsmodul. Port-ramme som monteres ved inngangen til faresonen og oppretter beskyttelsessonen. Gir visuelt og akustisk varsel, og utløser stopp.
• ALM – logikkmodul. Den sentrale enheten som integreres i maskinens nødstoppkrets. Én ALM kan overvåke opptil 5 matesystemer.
• REF-TAG – referansetransponder. Overvåker systemet døgnet rundt. Svikter testsignalet, går anlegget automatisk i nødstopp.
• AUM – tilgangsstyring (opsjon). Styrer hvem som kan starte anlegget, med oppstartsvarsel og kontrollert nedstenging.

I tillegg finnes opsjonene COM (OPC UA / Web Cloud) og ETM (selvtestmodul for den årlige funksjonskontrollen av transponderne).

To uavhengige sikkerhetstagger per person

Hver bruker bærer alltid et koblet par P-TAG-er. Det gir tre konkrete fordeler:

• Redundans – brukeren er fortsatt beskyttet hvis én tag mistes eller svikter.
• Feildiagnostikk – systemet kan skille mellom at en person har forlatt fareområdet og at en tag har sviktet. Det er en forskjell ett-tagg-løsninger ikke kan oppdage. Sjansen for at begge svikter samtidig er forsvinnende liten, så beskyttelsen opprettholdes via den gjenværende taggen mens den defekte flagges for utskifting. Resultatet er både høyere sikkerhet og færre unødvendige driftsstopp.
• Forutsetning for PL d – to tagger er en del av grunnlaget for sikkerhetsnivået, ikke et frittstående tillegg.

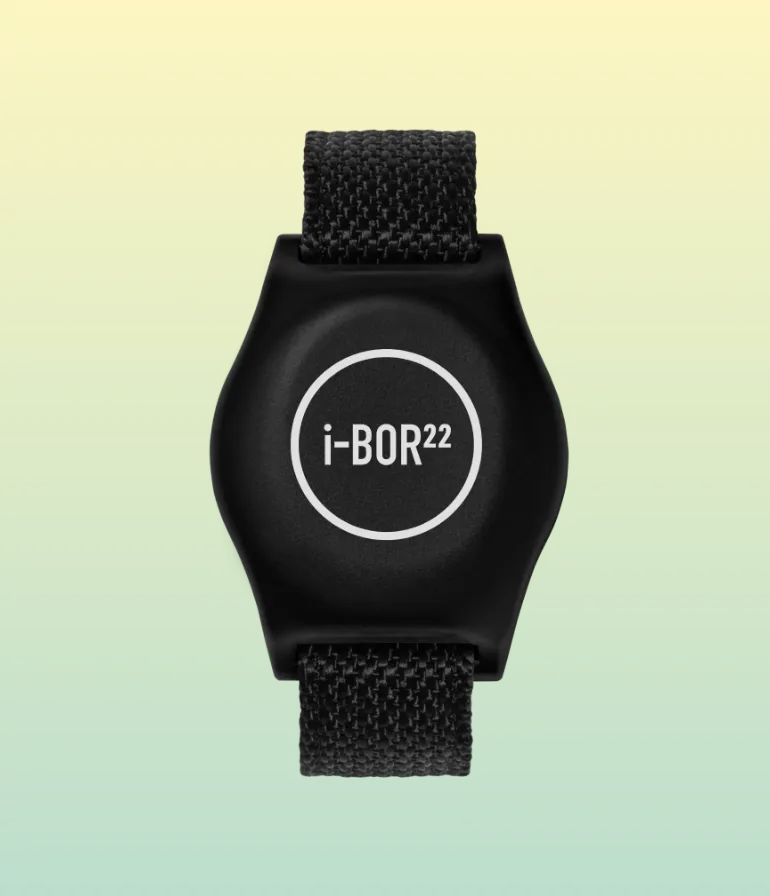

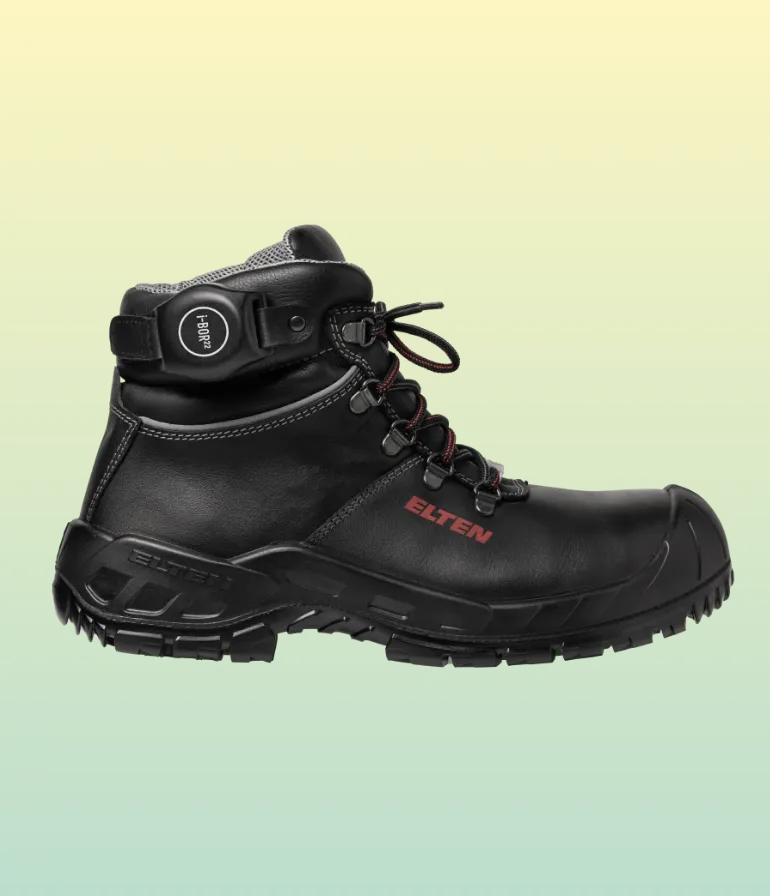

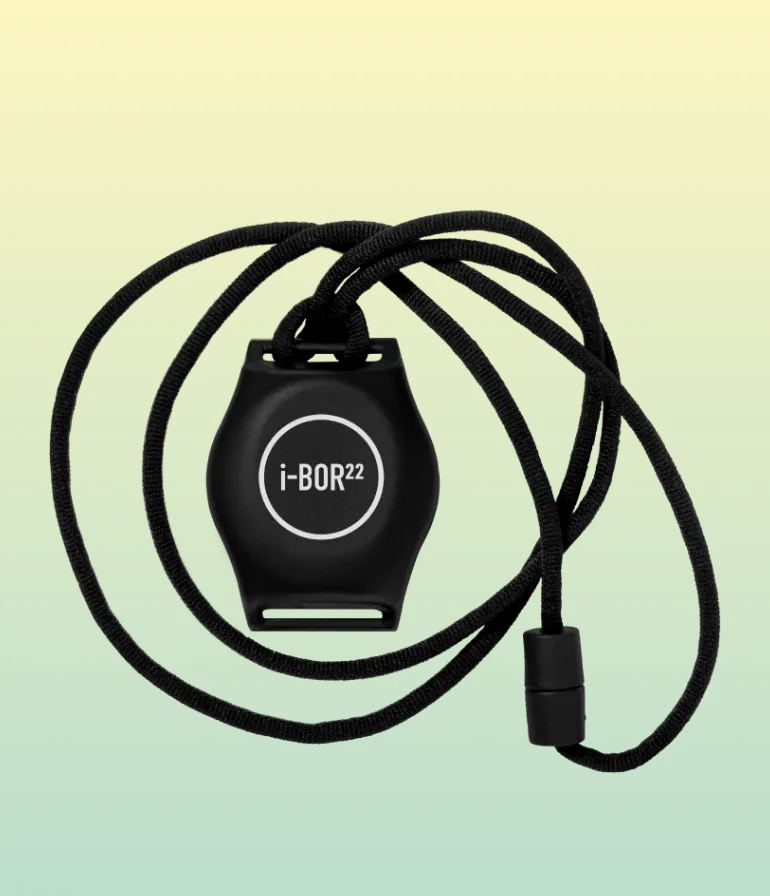

Transponderne er batteridrevne med overvåket batteristatus og alarm ved lavt nivå, og fås i tre formfaktorer: knapp på stropp, kort på beltet, og klokke- eller skoversjon (bl.a. for ELTEN vernesko).

Kjenner igjen autorisert personell – uten skanning

Her gir i-BOR en funksjonalitet konkurrentene ikke har. Konvensjonelle løsninger bruker gjerne en brikke som holdes mot en leser på pressen som startkrav – et bevisst handlingstrinn for å bekrefte at en godkjent operatør er til stede.

i-BOR registrerer i stedet kontinuerlig at en godkjent operatør eller skiftleder er fysisk til stede i arbeidsområdet, uten at noen trenger å skanne en brikke. På samme måte kan anlegget stanses automatisk etter et forhåndsinnstilt tidsintervall når den godkjente brukeren har forlatt deteksjonsområdet. Det gir riktig tilgangsstyring i daglig drift uten ekstra rutiner for operatørene.

Høyere sikkerhet og mer funksjonalitet enn konkurrentene

Der konvensjonelle personsikringssystemer typisk oppnår Performance Level C og dekker ett matesystem, leverer i-BOR 22:

• Performance Level d etter EN ISO 13849-1, typeprøvd og sertifisert for hele Europa, EFTA og England – et høyere dokumentert sikkerhetsnivå.
• Selvovervåkende sikkerhets-PLS med kontinuerlig auto-test.
• Opptil 5 matesystemer på én logikkmodul, med justerbar faresone – færre enheter og enklere integrasjon i større anlegg.
• Skalerbart på tvers av anlegg – én P-TAG virker overalt i bedriften, og det holder med én selvtestmodul for hele virksomheten.
• Digital overvåking via OPC UA og Web Cloud, med SMS-varsling ved nødstopphendelser og eksport av hendelseslogg.
• Robust for industrimiljø – IP54, drift fra −20 til +50 °C, upåvirket av mobiltelefoner og radioutstyr, og flerspråklig display.
• Plug-and-play – kan ettermonteres på eksisterende presser og linjer.

For operatørene betyr personlige, kontaktløse transpondere at sikringen følger personen uten daglig håndtering – og at bæremåten kan tilpasses den enkelte arbeidsplassen.
